Was ist ein „EtherCAT-Servotreiber“?
Es handelt sich um einen Servotreiber, der das EtherCAT-Echtzeit-Kommunikationsprotokoll zur präzisen Steuerung der Servomotorbewegung, einschließlich Leistungsindikatoren wie Position, Geschwindigkeit und Drehmoment, integriert. EtherCAT (Ethernet for Control Automation Technology) ist ein industrielles Hochgeschwindigkeits-Ethernet-Protokoll, das für seine extrem niedrige Latenz und deterministische Kommunikationsfähigkeiten bekannt ist und der gängige Kommunikationsstandard für moderne industrielle Automatisierungssysteme, Robotersysteme und mehrachsige Synchronsteuerung ist.

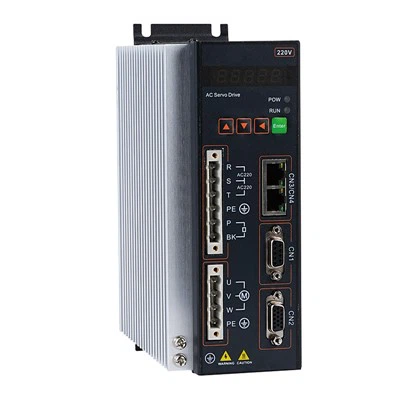

Servotreiber der EtherCAT-Serie T6E / T6DE
EtherCAT-Echtzeit-Buskommunikation: Datenübertragung mit hoher Geschwindigkeit und geringer Latenz, geeignet für hochpräzise Bewegungssteuerung.
Hochpräzise Steuerung: Unterstützt Positions-, Geschwindigkeits-, Drehmomentsteuerung und Multi-Modus-Steuerung.
Hoch-zuverlässiges Design: Vollständig digitale Steuerung, hervorragende -Interferenzfunktionen sowie umfassende Statusüberwachung und Fehlerschutz.
Kompatibel mit mehreren Encodern: Unterstützt absolute Encoder (z. B. 17-Bit/23-Bit) zur Verbesserung der Positionierungsgenauigkeit.
Anpassbar an mehrere Servomotortypen: Kann verschiedene Permanentmagnet-Synchronservomotoren antreiben.
Technische Hauptparameter T6E / T6DE
| Projekt | Veranschaulichen |
|---|---|
| EtherCAT-Kommunikation | 100BASE-TX physikalische Schicht, EtherCAT Echtzeitbus |
| Kommunikationsschnittstelle | RJ45 ×2 (serielle IN/OUT-Bus-Verbindung) |
| Netzwerktopologie | Unterstützt serielle, lineare und andere EtherCAT-Knotenstrukturen |
| Baudrate | 2 × 100 Mbit/s (Vollduplex) |
| Synchronisationsmechanismus | DC-Synchronisation (SYNC0) |
| Kommunikationsobjekte | SDO / PDO (CiA402-Protokoll) |
| Unterstützte Steuermodi | CSP / CSV / CST / PP / PV / PT / HOM (IEC61800-7 Antriebsprofil) |
| Kontrollleuchten | Statusanzeige für Link/Aktivität IN, OUT, RUN |
| Schutzfunktionen | Mehrere Überlast-, Strom-, Spannungs- und Encoder-Fehlerschutzfunktionen |
Warum sollten Sie sich für uns entscheiden?
Lösen Sie Ihre dringendsten Probleme
Kompatibilität: Kann es mit vorhandenen Controllern verwendet werden?
Ja, EtherCAT ist ein gängiger industrieller Kommunikationsstandard und mit gängigen SPS- und CNC-Steuerungen (wie Beckhoff-, Omron- und Codesys-Steuerungssystemen) kompatibel. Sofern die Steuerung eine EtherCAT-Masterstation unterstützt, kann sie problemlos integriert werden und eine Echtzeit-Bewegungssteuerung erreicht werden.
Sind mehrachsige Bewegungen synchronisiert?
Der entscheidende Vorteil von EtherCAT liegt in der Fähigkeit zur mehrachsigen synchronen Steuerung. Zwischen den Laufwerken sind keine externen Taktleitungen erforderlich; Eine Synchronisierung im Sub-Mikrosekundenbereich kann über ein EtherCAT-Netzwerk erreicht werden, wodurch es sich für Szenarien eignet, die eine extrem hohe Synchronisierungsgenauigkeit erfordern, wie z. B. Robotik, CNC und Materialtransportsysteme.
Ist die Systemlatenz hoch? Wird es Hochgeschwindigkeitsanwendungen-beeinträchtigen?
Bei Verwendung des EtherCAT-Echtzeitprotokolls ist die Kommunikationslatenz äußerst gering. Gängige Bewegungssteuerungsschleifen können auf 100 µs oder sogar weniger gesteuert werden, was Stabilität und zeitnahe Reaktion bei Hochgeschwindigkeitsanwendungen gewährleistet.
Wie lässt sich die Inbetriebnahmezeit für das gesamte EtherCAT-Servosystem verkürzen?
Die T6E/T6DE-Serie unterstützt Standard-PDO-Mapping und Plug-and-Play-Kommunikationsschnittstellen, wodurch der Verkabelungs- und Inbetriebnahmeprozess verkürzt wird. Es unterstützt auch die Parameteranpassung und -diagnose aus der Ferne und verbessert so die Gesamteffizienz der Inbetriebnahme.
Beliebte label: Ethercat-Servotreiber, China Ethercat-Servotreiberhersteller, Lieferanten, Fabrik
